ZJ745X多功能水泵控制閥

產品詳情
性能參數
型號尺寸

結構特點

超級水力控制閥一般分為隔膜型和活塞型兩大類，兩者工作原理相同，由一個主閥及其外裝導閥、調節閥、導管和壓力表等組合而成并配合使用目的、功能及場所不同而演變成多功能水泵控制閥、水力(遙控)浮球閥、減壓閥、安全泄壓閥、電動遙控閥等。

動作原理

多功能水泵控制閥通過一個雙控室膜片(活塞)控制室，利用液壓原理控制大閥瓣緩慢開啟和緩慢關閉或處于調節狀態。另外還可在閥蓋上安裝一個調節螺桿，從而可隨時設定閥門的最佳允許開度實現流量調節控制。

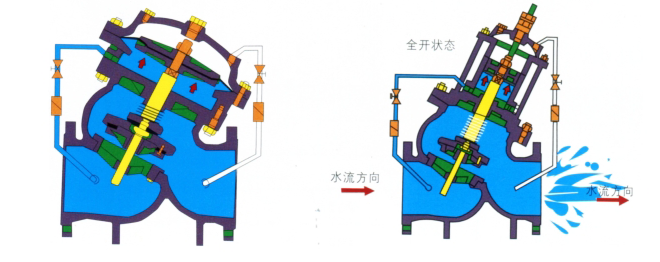

全開狀態

當水泵啟動后，出水壓力上升，水泵出水一方面產生推動在閥瓣打開的力，一方面進入控制室里膜片(活塞)的下腔。上腔的水與主閥出水口相連而泄掉，閥門在控制速度下緩慢開啟。

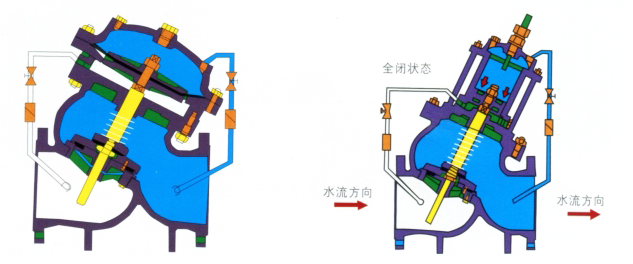

全閉狀態

當水泵停機后，閥門中介質流速降低，在接近于零時，與閥桿組件滑動配合的大閥瓣在自身重量的作用下迅速關閉，閥后壓力水進入控制室膜片(活塞)的上腔，并推動膜片(活塞)使固定在閥桿上的閥瓣緩慢關閉。

用于工礦、企業、高層建筑由水泵直接給排水系統中，具有截止閥、止回閥、電動閥和水錘消除器四種功能。尤其適用于配套自動化控制系統，無需電氣控制器和外接動力，按常規自動啟閉，具有速閉、緩閉及吸能腔三種防止和消除水錘的功能，能有效地提高系統安全可靠性。滿足系統工程設備自動化控制要求。

用途

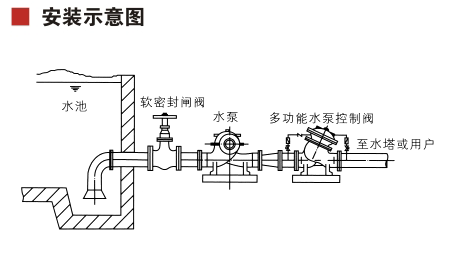

安裝在給排水、建筑、石油、化工、煤氣(天然氣)、食品、醫藥、電站、核電等領域的取水、送水、潛水、污水泵房及石油、化工流體的輸送系統中，具有電動閥、止回閥和水錘消除器三種功能，能有效的提高系統安全可靠性，滿足系統工程設備自動化控制要求。

特點

1、自動控制，輕載啟泵:受控制室壓力的影響，在啟動水泵時，主閥緩慢開啟，從而控制了因流量過大而造成水泵負載啟動，同時消除了開泵時的水錘。

2、安全可靠性高:消除水錘裝置與閥門啟閉動作安全聯鎖，同時具有速閉、緩閉以及吸納三種消除水錘措施。

3、無需操作控制:當水泵啟停時，巧妙的利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。

4、無需專業調試:閥門動作不受液壓高差和出水壓力以及水泵流量變化的影響，適應范圍廣。

5、基本無需維修，壽命長。

6、節能效果明顯:利用進口端的壓力進入下腔支撐膜片壓板及閥桿的重量，阻力損失小。
